[Ratelworks/ボーデンMID BF]のキャノピー拡張検証を踏まえて各種シート及びスクリーンの接続の相性を思案検討してみる。
目次
■仕様
[Ratelworks/ボーデンMID BF]の実測値含めた詳細仕様がコチラ。
【メーカー名】ラーテルワークス
【テント名】ボーデンMID BF(G2)
【展開サイズ】
・アウター:445*300*180(h)cm
・インナー:300*205*175(h)cm
・グランドシート:266*173cm※実測値
【収納サイズ】76*38*40(h)cm
【アウターフライ】
・カラー:グレージュ
・素材:ポリエステルブラッシュファイバー
・厚さ:150D
・遮光性:全面PUコーティング
・耐水圧:5,000mm
【価格】
・本体:87,000円
・別売ルーフプロテクト:10,800円
・別売フロントTPUドア：4,900円※執筆時未発売
・別売サイドTPUドア:13,800円※執筆時未発売
・別売170cmポール2本セット:5,260円※キャノピー跳ね上げ用
【重量】
・カタログ重量(15.6kg)※ツールバッグ除く
・フライ(9.2kg)※実測値
・ポール(3.9kg)※実測値
・インナー(2.8kg)※実測値
・グランドシート(0.6kg)※実測値
・収納袋(0.3kg)※実測値
・ツールバッグ(4.4kg)※実測値
・別売ルーフプロテクト(1.6kg)※実測値
【接続点】※実測値
・フライ&フレーム:ボトムハトメ(8ヵ所)、フライハトメ(6ヵ所)、フック(23ヵ所）
・ルーフフライ&フレーム:フライハトメ(4ヵ所)、フック(16ヵ所）
・インナー&テント:ボトムバックル(6ヵ所)、フック(25ヵ所）
【ペグダウン】
・ボトム(10ヵ所）
・張り網（最大10ヵ所/最小6ヵ所）
【フレーム】計7本重量計3.9kg※実測値
・アーチポールx2(Φ13㎜ A7001/550cm長※実測値)
・バッグポールx1(Φ11㎜ A7001/490cm長※実測値)
・フロントポールx1(Φ13㎜ A7001/510cm長※実測値)
・センターポールx1(Φ13㎜ A7001/484cm長※実測値)
・リッジポールx2(Φ13㎜ A7001/453cm長※実測値)
※一部実測値含む/正確な仕様は製品HPを参照のこと
■キャノピーハトメ間の長さ
今回のキャノピー拡張検証を踏まえてハトメ間長と所有シート及びスクリーンのマッチングを検討してみる。
≫ハトメ間長イメージ

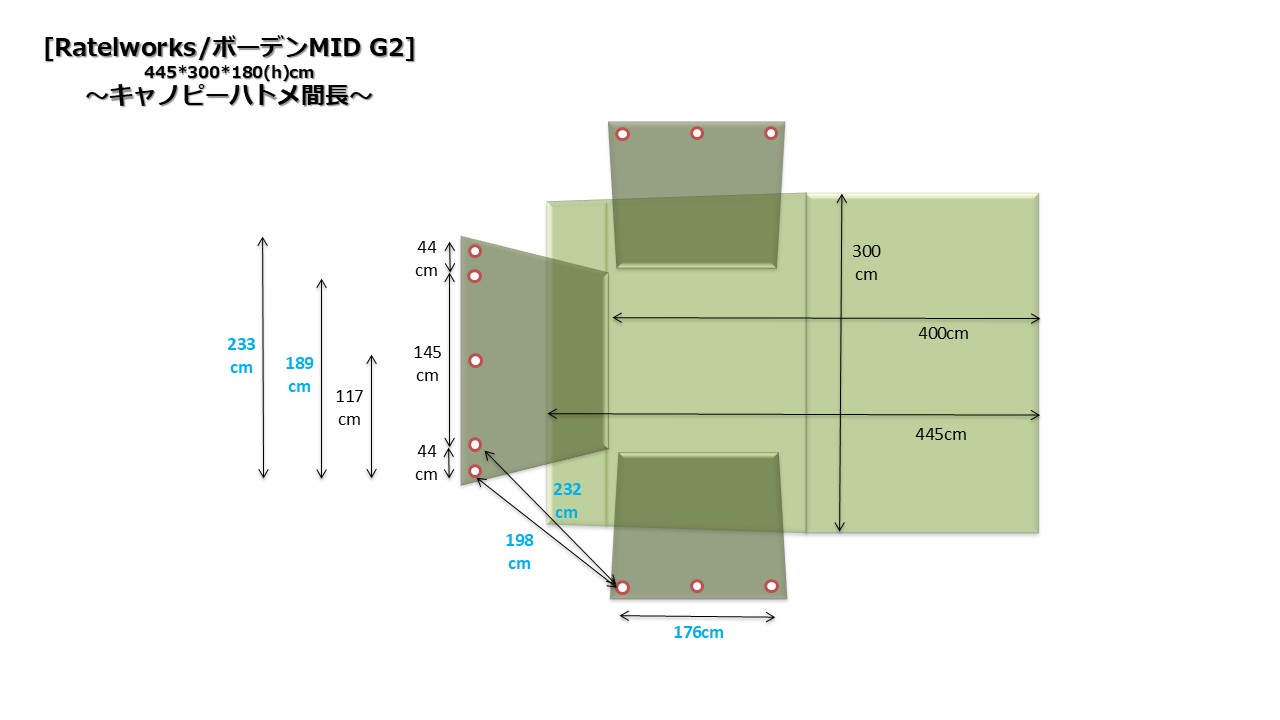

フロント及びサイドパネルのキャノピーを150cmポールで立ち上げた際のイメージ図及びハトメ間長の長さの目安がコチラ。ちなみ次回は170cmポールで立ち上げる予定だがキャノピーポール間の長さは変わらないと思われる。
■シート拡張
キャノピーと各種シートの接続辺の相性を検討してみる。
≫シート拡張オプション（10種）
ハトメ間長を元にシートの拡張可否を予想してみる。今回は④⑦⑧の拡張検証を実施。フロントパネル拡張なら[Farfly/テントシート アーミーグリーン210*180cm]、サイドパネル拡張なら[HighMount/キャンピングフィールドシート212*144cm]が装着可能。接続辺が180もしくは190cmのシートは自立式タープ[SOLO UP/ワンアクションタープM-1424]でも使用可能。
①[Farfly/テントシート アーミーグリーン 180*180cm]→フロントパネル(189cm辺)/フロント&サイド間198cm辺
②[Farfly/テントシート グレー190*160cm]→サイドパネル(176cm辺)/フロント&サイド間198cm辺
③[Farfly/テントシート グレー190*190cm]→フロント&サイド間198cm辺
④[OregonianCamper/メッシュシェード200*140cm]→フロントパネル(189cm辺)
⑤[HIMIMI/テントシート210*90cm]→フロントパネル(233cm辺)
⑥[HIMIMI/テントシート210*180cm]→フロントパネル(233cm辺)
⑦[HighMount/キャンピングフィールドシート212*144cm]→サイドパネル(176cm辺)
⑧[Farfly/テントシート アーミーグリーン210*180cm]→フロントパネル(233cm辺)/フロント&サイド間198cm辺
⑨[Farfly/テントシート グレーカラー220*180cm]→フロントパネル(233cm辺)
⑩[Snowpeak/ポンタシールド235*200cm]→フロント&サイド間198cm辺
※正確な仕様は各製品HPを参照のこと
≫シート拡張イメージ

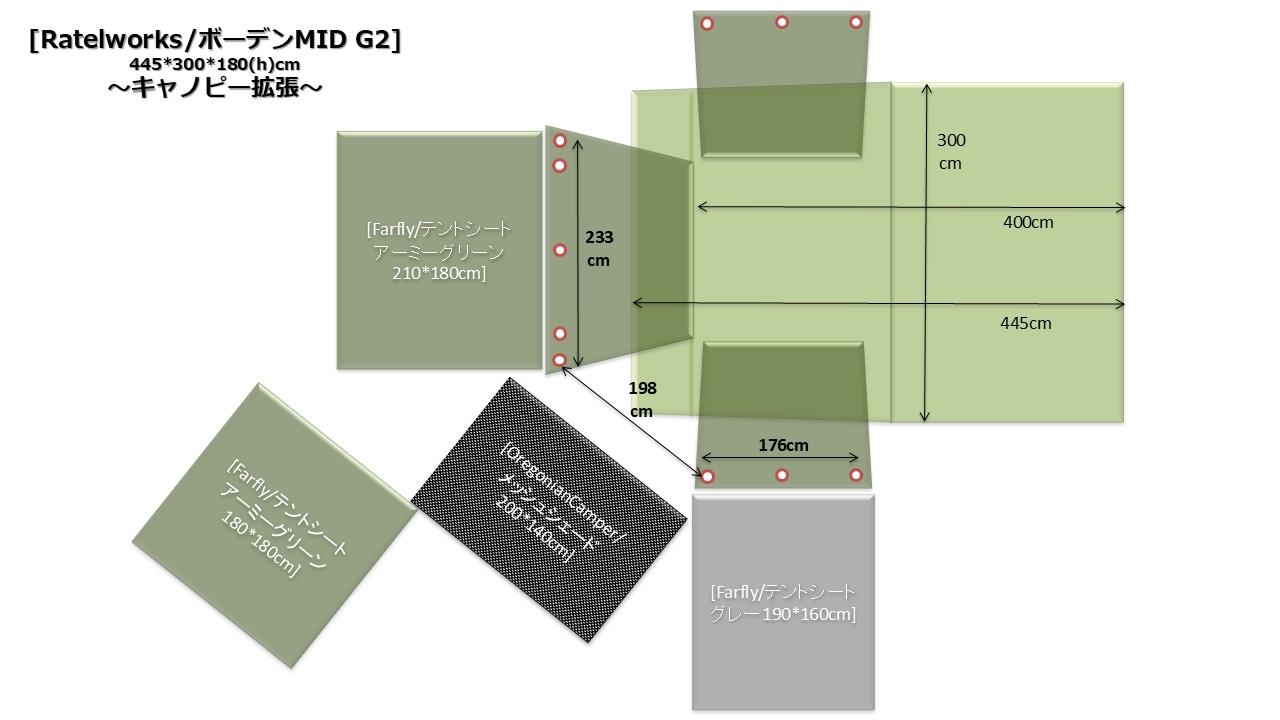

キャノピーのハトメ間長と各種シートの接続辺とのマッチングを鑑みたイメージがコチラ。
≫フロントパネル（左右外側ハトメ233cm）
フロントパネルの左右外側ハトメには接続辺210cmもしくは220cmのシートとの相性が良い。①は中間部にハトメがあるため二つ折り接続も可能な上にグレーモデルと違い遮光コーティングが施されているため日除け効果が高い。②はサイズ的には丁度良いが遮光コーティングレス且つ二つ折り接続も出来ない。③はメッシュ素材のため雨除け効果は期待できないが、軽度な日除け&風除け効果があり、幕内からの視界も確保することが出来る。
①[Farfly/テントシート アーミーグリーン210*180cm]→二つ折り装着も可能
②[Farfly/テントシート グレーカラー220*180cm]→[Ogawa/ロッジシェルターインナー3人用]のグランドシート兼用
③[OregonianCamper/メッシュシェード200*140cm]
≫サイドパネル（左右外側ハトメ176cm）
②はストレッチコード2本を使えば接続可能だが短辺側が短いのと長辺側が212cmと長いため、別途サイズ感的に丁度良く二つ折り接続も可能な[Farfly/テントシート グレー190*160cm]を補完して次回装着検証に臨む。
①[Farfly/テントシート グレー190*160cm]→二つ折り装着も可能
②[HighMount/キャンピングフィールドシート212*144]
≫フロント＆パネル間（フロント外側&サイド外側間198cm）
拡張シート下に張り網があるためにリビングスペースとしてというよりも日除け荷物スペースとして使うのがベター。①はハトメをポールに引っかえるだけで簡単に接続することが出来る。②はカタログ値は180*160cmだが実寸だと約180*180cmで中間部にハトメがあるため二つ折り接続も可能。
①[OregonianCamper/メッシュシェード200*140cm]
②[Farfly/テントシート アーミーグリーン 180*180cm]→二つ折り装着も可能
■スクリーン拡張
モバイルプロジェクタ[Anker/Nebula Capsule Ⅲ Laser]を映写するべく、キャノピーと各種スクリーンの接続辺の相性を検討してみる。
≫スクリーン拡張オプション（5種）
ハトメ間長を元にシート及びプロジェクタースクリーンの拡張可否を予想してみる。①は掛け軸型なのでどのキャノピーにも拡張可能。フロントパネルなら[VAABZZ/スクリーン84インチ][VAABZZ/スクリーン100インチ]、サイドパネルなら[VAABZZ/スクリーン72インチ]の布スクリーンが相性が良いと思われる。
①[シアターハウス/掛け軸スクリーン60インチ]133*75cm→フロントパネル(233cm辺)
②[VAABZZ/スクリーン72インチ]159*90cm→サイドパネル(176cm辺)
③[VAABZZ/スクリーン84インチ]186*108cm→フロントパネル(189cm辺)
④[VAABZZ/スクリーン100インチ]221*125cm→フロントパネル(233cm辺)
⑤[VAABZZ/スクリーン120インチ]260*146cm→該当なし
※正確な仕様は各製品HPを参照のこと
≫スクリーン拡張イメージ

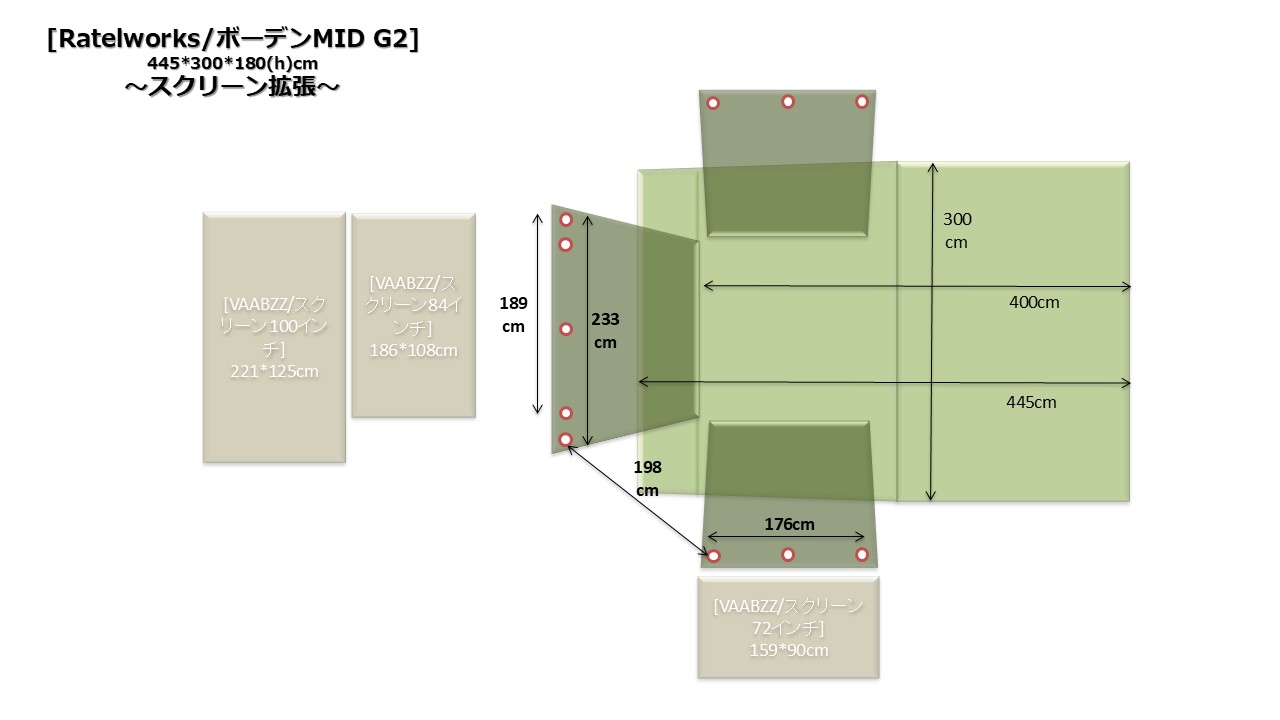

キャノピーのハトメ間長と各種スクリーンの接続辺とのマッチングを鑑みたイメージがコチラ。
≫フロントパネル（左右外側ハトメ233cm/左外側右内側ハトメ189cm）
①は接続可能だが100インチ最大画面に映写するにはプロジェクターとスクリーンの距離を2.65m確保する必要があるため実用性に乏しい。84インチの②の方を接続して、72インチサイズ（焦点距離約2m）で映写するのが実用的と思われる。
①[VAABZZ/スクリーン100インチ]221*125cm
②[VAABZZ/スクリーン84インチ]186*108cm→[SOLO UP/ワンアクションタープM-1424]でも使用可能
≫サイドパネル（左右外側ハトメ176cm）
サイドパネルへの布スクリーンサイズは一択。実際の映写サイズは60インチで焦点距離は約1.6m。
①[VAABZZ/スクリーン72インチ]159*90cm
■所感
[Ratelworks/ボーデンMID BF]は前室部三方三面のキャノピーを跳ね上げることが出来る上に全面に施された遮光コーティングにより濃い影を作ることが出来る。3面キャノピーにそれぞれシートを拡張することにより、日除け＆雨除けに加え、風除け、目線除けスペースをアレンジすることが出来るのは便利♪また、スクリーンを装着することによりプロジェクタ映写も可能となる。
■NEXT検証リスト
検証予定リストの備忘録は以下の通り。
✅[Farfly/テントシート グレー190*160cm]短辺側とサイドキャノピーの拡張検証
✅[OregonianCamper/メッシュシェード200*140cm]長辺側とフロント＆サイドキャノピー間の拡張検証
✅[Farfly/テントシート アーミーグリーン 180*180cm]長辺側とフロント＆サイドキャノピー間の拡張検証
✅[VAABZZ/スクリーン72インチ159*90cm]長辺側とサイドキャノピーの拡張検証
✅[VAABZZ/スクリーン84インチ186*108cm]長辺側とフロントキャノピーの拡張検証
