[Ratelworks/ボーデンMID BF] ～キャノピー拡張検証編～

[Ratelworks/ボーデンMID BF]のキャノピー跳ね上げに別途シートを使っての拡張可否を検証してみた。

■仕様

[Ratelworks/ボーデンMID BF]の実測値含めた詳細仕様がコチラ。

※一部実測値含む/正確な仕様は製品HPを参照のこと



■キャノピー跳ね上げ

メーカー推奨キャノピー跳ね上げポールの長さは170cmだが、自宅に忘れてきたため[Ratelworks/ネモス]の150cmポールを使用。フロント及びサイドパネルを両外側のハトメにそれぞれ150cmポール*2本で跳ね上げ。これをベースとして各2本のポール間に各種シートを使って拡張できるか否かフィッティング具合を検証してみる。スカート部はトグル止めも可能なため強風時にバタバタし難い。

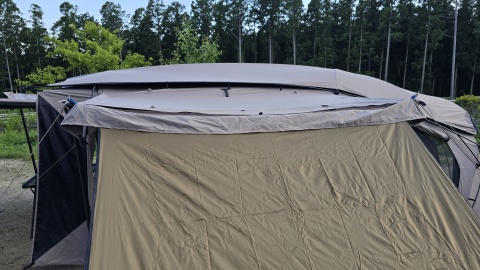

フロントキャノピーを両内側のハトメに変更し150cmポール*2で跳ね上げ。パネル両サイドが垂れ下がっているが張り網を装着してべぐダウンすることにより両サイドからの日除け効果、雨除け効果が若干向上すると思われる。

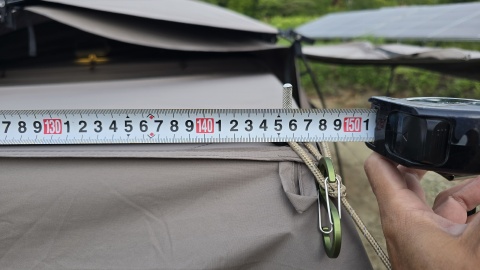

フロントパネルの接続辺の高さは約140cm。跳ね上げポールがこれ以上高いと大雨時雨が幕内に侵入するリスクがある。大雨時は基本クローズだが、外の景色を楽しみたいのなら別売TPUドアを装着するか、跳ね上げポールを130cm以下にする必要がある。



■キャノピー ハトメ間長の測定

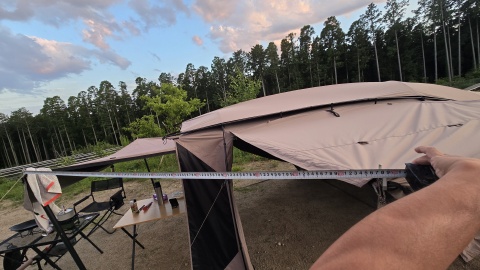

キャノピー拡張の前にフロント及びサイドのハトメ間の長さを測定。

≫各パネルのハトメ間長

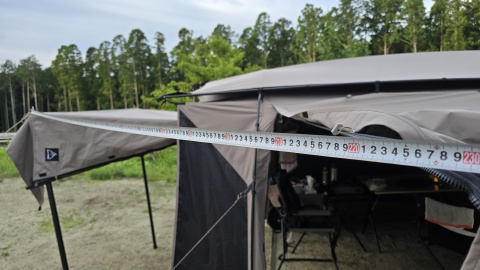

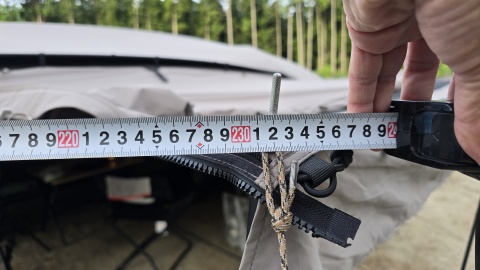

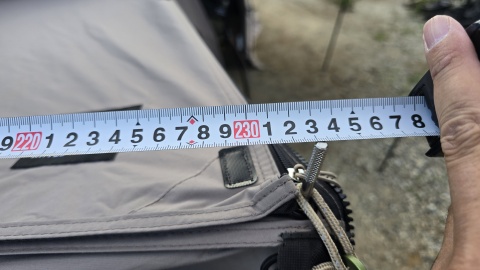

フロントパネルの左右外側ハトメ間の長さは約233cm。220～230cm辺のシートがあれば拡張可能と思われる。

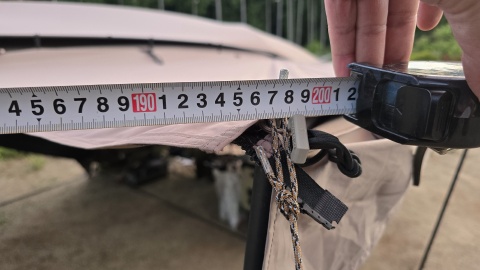

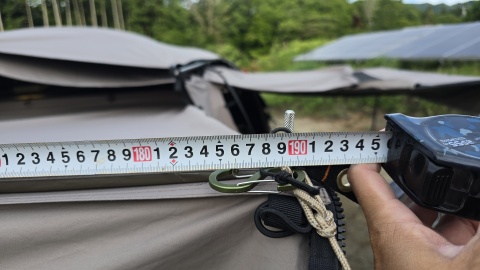

フロントパネルの左内側&右外側ハトメ間の長さは約189cm。170～180cm辺のシートがあれば拡張可能と思われる。

フロントパネルの左右内側のハトメ間の長さは約145cm。130～140cm辺のシートがあれば拡張可能と思われる。

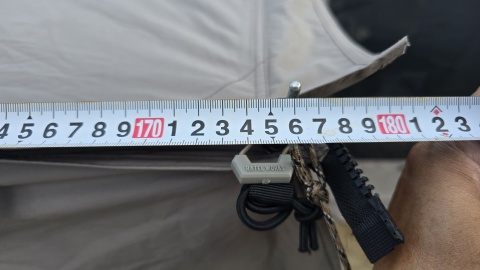

サイドパネルの左右外側のハトメ間の長さは約176cm。160～170cm辺のシートがあれば拡張可能と思われる。

フロントキャノピー右外側のポールとサイドキャノピー左外側のポール間長は約198cm。180～190cm辺のシートであれば拡張可能と思われる。

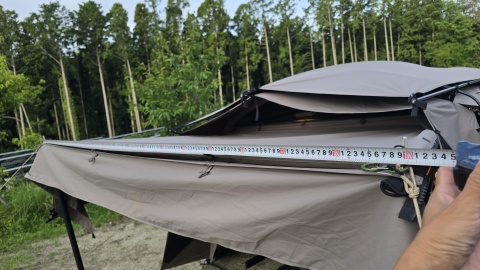

フロントキャノピー右内側のポールとサイドキャノピー左外側のポール間長は約232cm。220～230cm辺のシートであれば拡張可能と思われる。

■キャノピー拡張

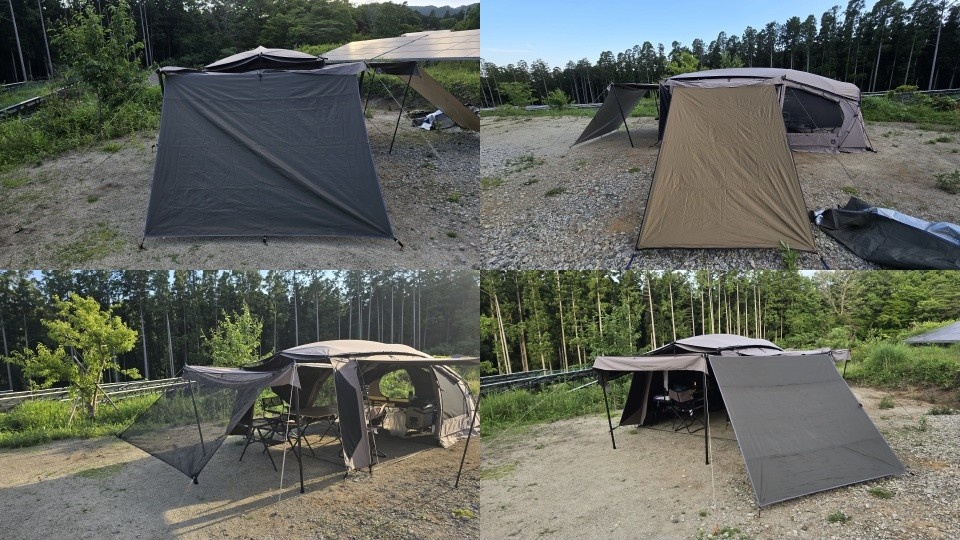

実際に各種シートを使ってキャノピーを拡張してみる。

≫フロントキャノピー拡張

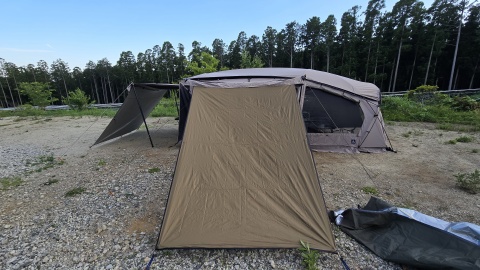

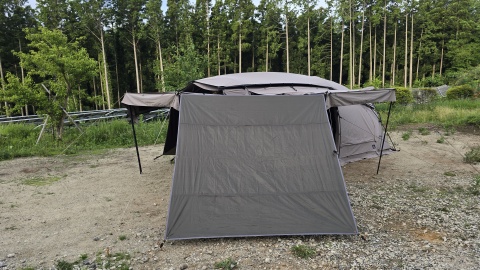

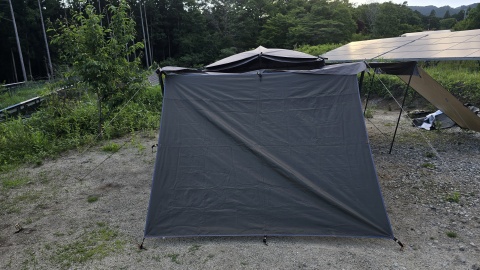

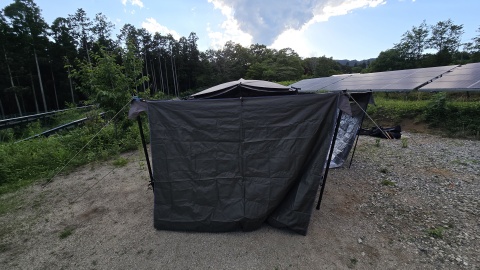

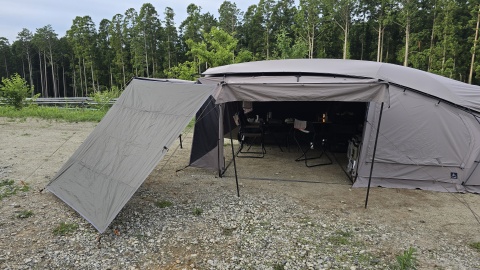

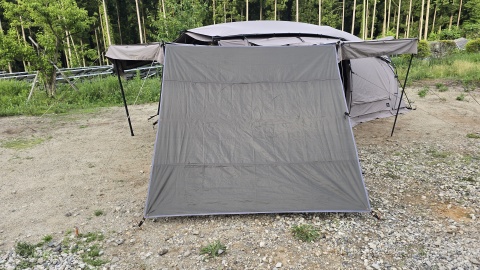

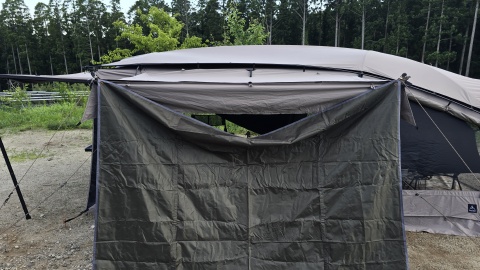

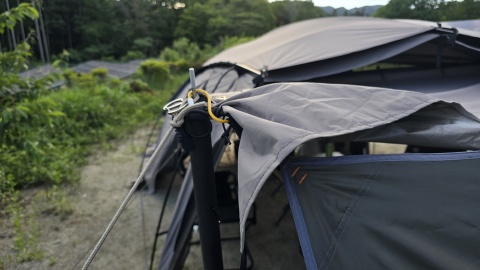

フロントキャノピー（左右外側ハトメ間長233cm）に[Farfly/テントシート アーミーグリーン180*210cm]の長辺側をS字フック経由で接続し下辺を直接地面にペグダウン。日除け及び雨除けの上に目線除け、風除け効果も期待できる。下辺を130cmポールで跳ね上げれば風の抜け且つキャノピー下からの視界も確保できる。耐風性は低いので強風時には使えないかな。

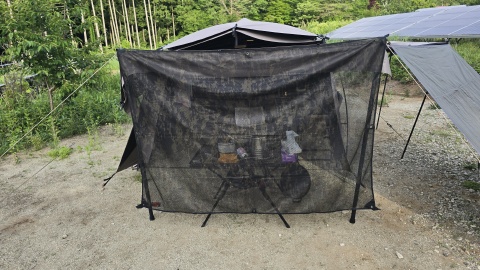

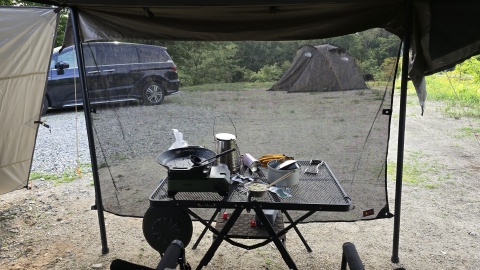

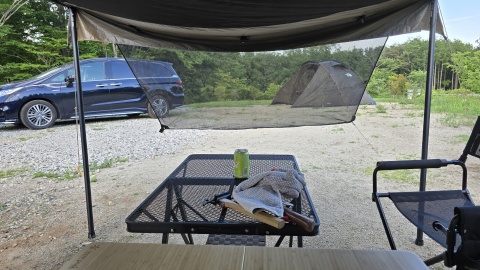

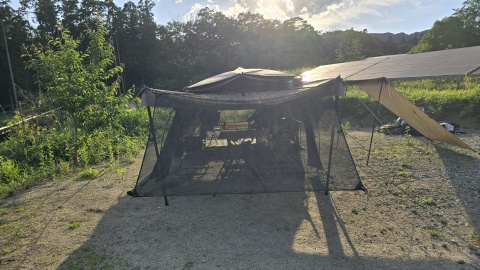

フロントキャノピー（左右外側ハトメ間長233cm）に[OregonianCamper/メッシュシェード200]の長辺側をS字フック経由で接続。遮光性は落ちるがキャノピー下からの視界が良い。加えて程よい風除けと目線除け効果もある。

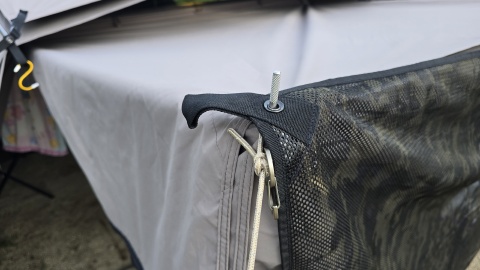

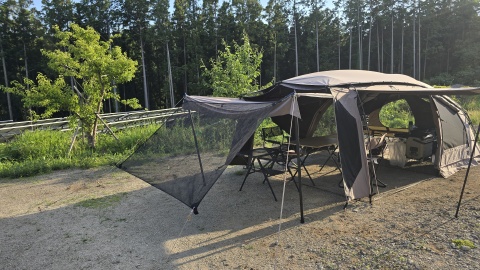

フロントキャノピー（左内側&右外側ハトメ間長189cm）に[OregonianCamper/メッシュシェード200]を接続。S字フックやストレッチコード使わずに[OregonianCamper/メッシュシェード200]のハトメを嵌めるだけでセット可能。



≫サイドキャノピー拡張

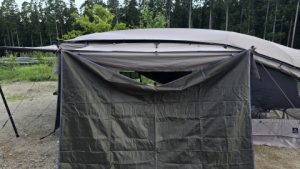

規格上難しいと思ったが試しにサイドキャノピー（左右外側ハトメ間長176cm）に[Farfly/テントシート アーミーグリーン180*180cm]のハトメを嵌めてみたが弛んでしまう。やはり160～170cm辺のシートじゃないとダメだな。[Farfly/テントシート アーミーグリーン180*180cm]のカタログ値は190*160cmだが実寸値は180*180cm。

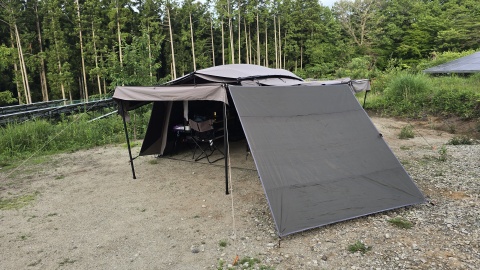

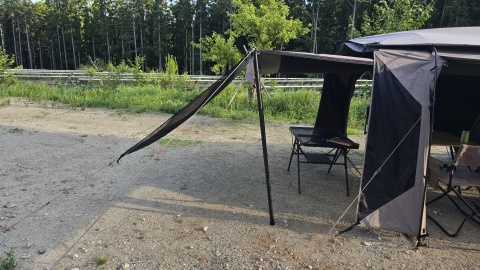

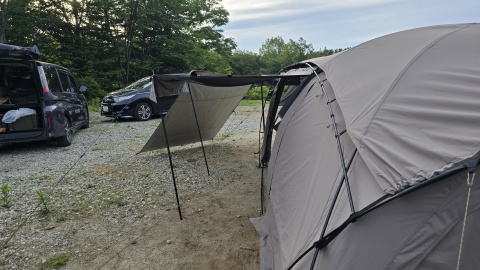

サイドキャノピー（左右外側ハトメ間長176cm）に[ハイマウント/キャンピングフィールドシート212*144]の短辺側をストレッチコード経由で接続。ピン張り出来るが長辺が212cmと長いので思いの他、外側に広がってしまい広いスペースが必要。跳ね上げポールを170cmと仮定すると長辺側は180～190cm程だと丁度良い感じになるかな。

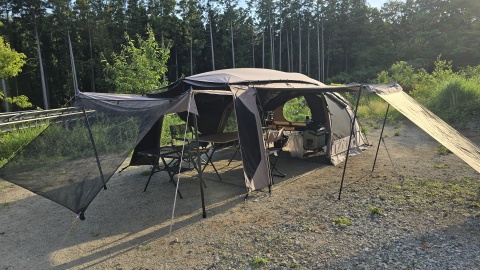

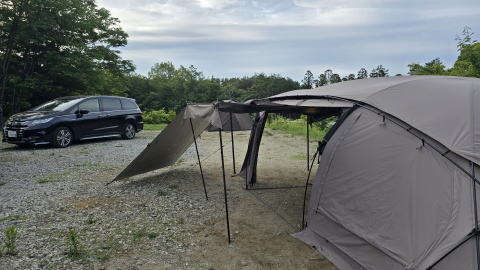

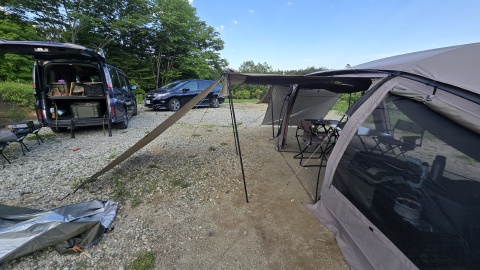

フロントキャノピー（左右外側ハトメ間長233cm）に[Farfly/テントシート アーミーグリーン180*210cm]の長辺側をS字フック経由で接続し、サイドキャノピーには[ハイマウント/キャンピングフィールドシート212*144cm]の短辺側をストレッチコード経由で接続することにより広い雨除け＆日除けスペースを確保することが出来る。但し、耐風性は弱いので強風時の使用は厳しい。



≫フロント＆サイドポール間拡張

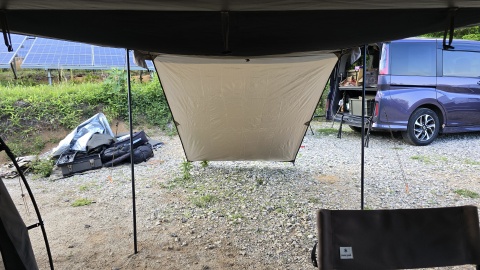

フロントキャノピーの右外側ハトメとサイドキャノピーの左外側のポール間（198cm）に[Farfly/テントシート アーミーグリーン180*210cm]の短辺側を接続。中央ハトメがあるので二つ折り接続も可能。サイズ的には[Farfly/テントシート アーミーグリーン 180*180cm]の方が広がらずに丁度良いかも。





■所感

キャノピー拡張検証を終えての所感がコチラ。
